コラムシューズ

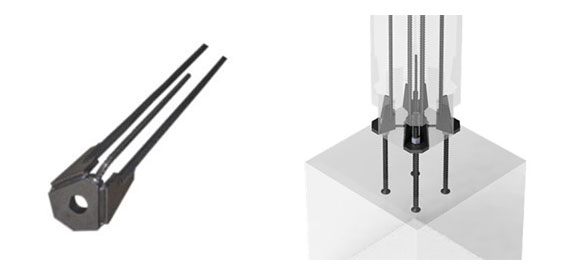

中国が提供するチョンタンの列の靴は、プレキャストコンクリートの柱を迅速かつ安全な方法で基礎または他の列に接続するために使用されるデバイスです。それらは通常、柱に投げ込まれますが、アンカーボルトは基礎または他の構造に埋め込まれます。
お問い合わせを送信
製品説明

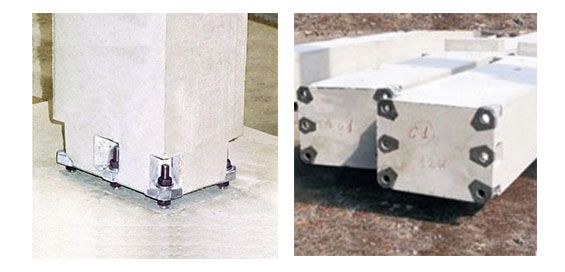

コラムシューズは、一時的なブレースの必要性を排除し、建設時間を短縮する瞬間的な抵抗の硬い接続を提供できます。列の靴は、正方形、長方形、円形などのさまざまな種類のプレキャストカラムに使用できます。

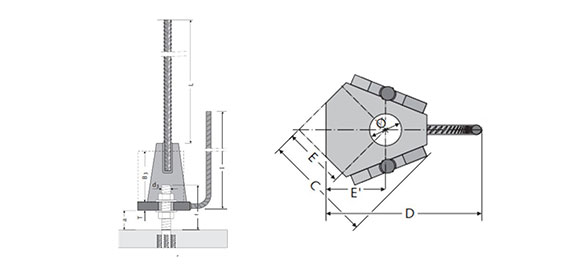

仕様
|
コード |
寸法（mm） |
設計値引張応力 |
|||||||
|
B |
C |
D |
E |
Ø |
T |
a |
f |
kn |
|
|
JCS-16-640 |
80 |
87 |
135 |
50 |
27 |
15 |
50 |
105 |
61.7 |
|
JCS-20-830 |
90 |
95 |
142 |
50 |
30 |
20 |
50 |
115 |
96.3 |
|
JCS-24-905 |
100 |
106 |
150 |
50 |
35 |
25 |
50 |
130 |
138.7 |
|
JCS-30-1100 |
115 |
119 |
188 |
50 |
40 |
35 |
50 |
150 |
220.4 |
|
JCS-39-1450 |
145 |
157 |
245 |
60 |
55 |
45 |
50 |
165 |
383.4 |
|
JCSH-M30-1200 |
125 |
134 |
220 |
50 |
45 |
45 |
50 |
165 |
299 |
|
JCSH-M36-1650 |
155 |
157 |
245 |
60 |
55 |
50 |
55 |
165 |
436 |
|
JCSH-M39-1650 |
175 |
172 |
267 |
60 |
55 |
55 |
55 |
185 |
520 |
|
JCSH-M45-2070 |
175 |
207 |
317 |
60 |
65 |
60 |
65 |
195 |
696 |
|
JCSH-M52-2290 |
175 |
232 |
366 |
60 |
70 |
70 |
70 |
240 |
937 |
アプリケーションの領域：
・
・
・
